Grote tunneloverspanning, minimale kruip met Castcrete
Bouwnieuws | Door de redactie
Geplaatst: 03-12-2013

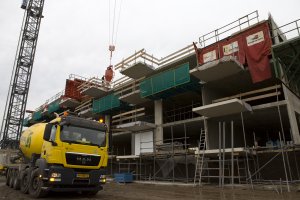

Rijnsburg/Katwijk - In Rijnsburg is Van Rhijn Bouw uit Katwijk begonnen met de bouw van de Waterklaver, een woonproject met zeven woonlagen en 70 appartementen. De aannemer gebruikt voor de betonwerken een tunnelbekisting met een overspanning van maar liefst 9 meter. Met een dergelijk grote tunnelmaat loop je bij ontkisten het risico op kruipverschijnselen. Castcrete, betonmortel van Mebin, herleidt dit risico tot het absolute minimum.
Unieke tunneloverspanning van 9 meter
Van Rhijn Bouw kiest als één van de eerste bouwbedrijven in Nederland voor een bekisting met een grote overspanning van 9 meter, bestemd voor koude tunnelgietbouw. Een echt huzarenstukje, gemaakt door Red Betonbouw in samenwerking met Hendriks Stalen Bekistingtechniek uit Veenendaal. Door de grote tunnelmaat kan de woning heel vrij ingedeeld worden, zonder draagmuren die in de weg staan. De overspanning brengt wel betontechnologische uitdagingen met zich mee.
20 N/mm2 in 16 uur tijd
Van Rhijn Bouw vroeg Mebin een betonmengsel te leveren dat in koude tunnelgietbouw daags na het storten al hard genoeg is om te ontkisten en nagenoeg geen kruipverschijnselen vertoont. In de praktijk betekent dit dat het mengsel binnen de vooropgestelde tijd van 16 uur een druksterkte van 20 N/mm2 haalt in plaats van de standaardsterkte van 14 N/mm2.
Castcrete® voldoet aan die vereiste. Het product is specifiek geschikt voor koude tunnelgietbouw: het ontwikkelt veel warmte in alle omstandigheden, zonder toevoeging van externe warmtebronnen.
Hans van Rhijn, directeur-eigenaar Van Rhijn Bouw: ‘Na anderhalf tot twee uur zie je al dat het beton sneller hard wordt dan normaal. En het ziet er schitterend uit: als een dicht product met heel weinig luchtinsluitingen.’
Nagenoeg geen ‘kruip’
Als de ondersteunende bekisting snel verwijderd wordt, zijn grote overspanningen onderhevig aan kruip. Het gaat om blijvende vervorming, lichte doorbuiging van de vloer, door de belasting van onder meer het gewicht van het beton. Hoe hoger de druksterkte hoe geringer de kruip. Het voordeel van een hoge druksterkte bij ontkisten en minder kruip is de grote maatvastheid van het betonnen casco. De betonnen ‘doos’ is snel beschikbaar voor verdere bouwwerken, zoals het plaatsen van raamkozijnen en separatiewanden.
Hans van Rhijn: ‘Als we de overspanning na ontkisten nameten en nagaan hoeveel de vloer doorgebogen is, dan zien we dat de kruip minimaal is.’
Concremote: live monitoren
Nog voor het project Waterklaver van start ging, was er al uitvoerig overleg tussen Van Rhijn Bouw en Mebin om te kijken of de uitgangspunten, snel een hoge druksterkte en minimale kruip, haalbaar waren. Ook tijdens het storten zorgt Mebin voor een intensieve begeleiding. Dat gebeurt met Concremote®: een draadloos, web-based systeem om druksterkte en temperatuurontwikkeling live te monitoren en zo op tijd te ontkisten.
Hans van Rhijn: ‘Wij zijn heel enthousiast over het systeem. Onze mensen op de bouwlocatie krijgen een sms-berichtje wanneer de druksterkte van 20 N/mm2 bereikt is. Ze weten precies wanneer ze kunnen ontkisten.’
Paul Koopman, vestigingsmanager Mebin Voorburg en Katwijk: ‘Aan de hand van de gegevens die je via Concremote krijgt, kun je het proces constant bijsturen. Voor het project Waterklaver bereikten we de gewenste druksterkte op een gegeven moment om 5 uur ’s nachts. Dat was niet de bedoeling: de aannemer wilde om 7 uur ’s ochtends ontkisten, begin werktijd. Onze specialisten pasten het mengsel aan en zorgen ervoor dat de druksterkte om
7 uur bereikt werd.’
Drie weken voor op schema
Doordat aannemer en betonmortelproducent het verhardingsproces nauwgezet kunnen opvolgen en de vereiste druksterkte met Castcrete snel bereikt wordt, kan de bouwtijd aanzienlijk ingekort worden. Voor de Waterklaver zou het totale tunnelproces initieel 15 weken in beslag nemen. Afhankelijk van de weersomstandigheden schat Van Rhijn Bouw drie weken eerder klaar te zijn dan gepland.
Castcrete in detail
• Beschikbaar in een zomer-, overgangs- en wintersamenstelling.
• Die samenstelling wordt afgestemd op de temperatuuromstandigheden en de condities op de bouwplaats.
• Verkrijgbaar in de sterkteklassen C20/25 of C30/37 en consistentieklasse S3. In overleg kan er maatwerk geleverd worden.
• Voor het project Waterklaver wordt op dit moment het wintermengsel toegepast. In totaal zal 4.000 m3 Castcrete gebruikt worden.
