Verankering bepaalt of een schuifpui prettig schuift
Productnieuws | Door een onzer verslaggevers
Geplaatst: vandaag

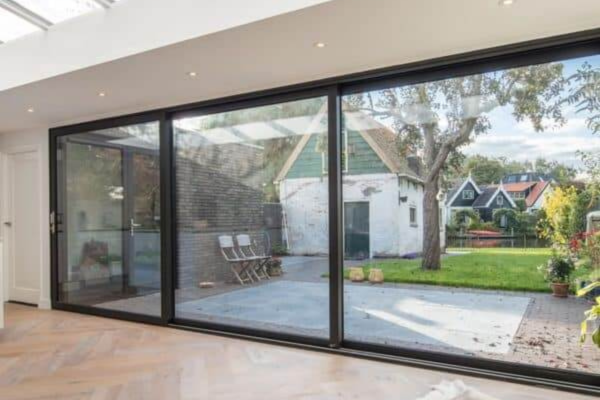

Om een woning optimaal te verbinden met de tuin, wordt steeds vaker gekozen voor grote schuifpuien. Die schuifpuien worden bovendien steeds groter en zwaarder, uitgevoerd in hout, aluminium of kunststof. Wat daarbij nog weleens wordt onderschat, is het belang van een goede verankering. Met name de bevestiging van de onderzijde van de schuifpui verdient extra aandacht.
Wanneer een schuifpui wordt geopend, komen de schuivende delen vaak achter elkaar te staan. Hierdoor ontstaat een geconcentreerde belasting op één punt. Afhankelijk van het aantal schuivende delen kan die belasting twee, drie of zelfs vier keer zo groot worden. Juist daardoor is de kans op vervorming van de onderdorpel aanwezig.
"Dan komt het vooral aan op de bevestiging van de onderdorpel. Daar komt alle belasting op terecht," vertelt Arjan van Termeij van GB. "Rekenkundig kan dat soms nog wel goed gaan, maar schuifpuien zijn heel gevoelig voor zetting. Zelfs een minimale vervorming van enkele millimeters kan ervoor zorgen dat een schuifpui niet meer prettig schuift."
Voorkom klachten door vervorming te beperken
Hoewel een constructie technisch gezien aan de eisen kan voldoen, betekent dat niet automatisch dat een schuifpui optimaal blijft functioneren. Zodra de onderdorpel ook maar licht vervormt, kunnen gebruikers merken dat de pui stroever loopt of dat afstelling nodig is. Dat leidt niet alleen tot ongemak, maar kan ook resulteren in servicebezoeken en extra onderhoud.
Volgens GB vraagt dit om een robuustere oplossing dan alleen het voldoen aan de minimale constructieve eisen.
Dubbele bevestiging met puisteun en koppelanker
Om vervorming zoveel mogelijk te voorkomen, adviseert GB een dubbele bevestiging. Daarbij wordt gebruikgemaakt van een puisteun in combinatie met koppelankers.

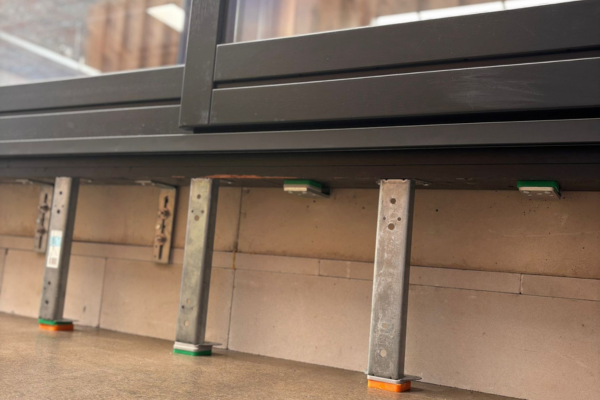

Met een puisteun wordt de onderdorpel rechtstreeks afgestempeld op de fundering of op verhoogd aangebracht metselwerk. Hierdoor wordt doorbuiging voorkomen en blijft de schuifpui stabiel functioneren. Een geïsoleerde kantplank zorgt ervoor dat de puisteun uit het zicht blijft.
Daarnaast zorgen koppelankers voor de verankering van de pui aan de vloerconstructie en het opnemen van de windbelasting.
Deze dubbele bevestiging wordt momenteel verder geïntegreerd in de GB Adviestool. "De extra belasting van schuifpuien wordt al meegenomen in de berekeningen, maar we breiden het advies uit met de aanbeveling om naast een koppelanker ook een puisteun toe te passen", aldus Arjan.
Betrouwbaar advies voor iedere situatie
Door de toepassing van steeds grotere kozijnen en zwaardere glaspakketten wordt het belang van een projectspecifiek bevestigingsadvies steeds groter. Vuistregels bieden dan niet altijd voldoende zekerheid.
De online GB Adviestool geeft op basis van de richtlijnen uit de KVT een betrouwbaar en onderbouwd bevestigingsadvies voor kozijnen en gevelelementen. Daarmee kunnen bouwprofessionals niet alleen de juiste verankering bepalen, maar ook aantonen dat deze volgens de geldende richtlijnen is toegepast.
Dat speelt ook een belangrijke rol binnen de Wet kwaliteitsborging voor het bouwen (Wkb). Om aannemers, kozijnleveranciers en kwaliteitsborgers hierbij te ondersteunen, heeft GB bovendien een speciale Wkb-checklist voor kozijnverankering ontwikkeld.
Van standaarddetail tot BIM
Naast de Adviestool biedt GB ondersteuning met de brochure Projectadvies Standaardsituaties. Hierin zijn veelvoorkomende kozijnverankeringen in de woningbouw uitgewerkt en voorzien van praktische verankeringsadviezen, gebaseerd op gedegen berekeningen.
Daarnaast werkt GB aan een koppeling tussen de Adviestool en BIM. Hierdoor wordt het nog eenvoudiger om verankeringsadviezen direct binnen het digitale bouwmodel toe te passen en de kwaliteit van de gekozen oplossing aantoonbaar vast te leggen.
Want uiteindelijk bepaalt niet alleen de schuifpui zelf de kwaliteit van het eindresultaat, maar vooral ook de manier waarop deze is verankerd.
Meer over GB puistenen
Ontdek het complete aanbod puisteunen hier: Puisteun | Gebr. Bodegraven
