Ribben van Tricon Light vloer in het werk gestort
Productnieuws | Door de redactie
Geplaatst: 19-02-2013
Geen gezeul meer met zware betonnen liggers, geen koudebruggen en twee dagen winst bij het storten van een vloer voor een woning of uitbouw. Dat zijn in het kort de grote voordelen van de Tricon Light EPS ribbenvloer, een innovatief concept dat inmiddels in tientallen projecten enthousiast is ontvangen.

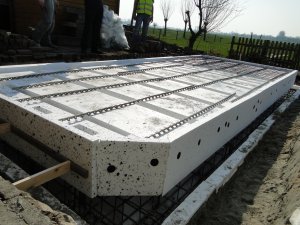

Het is voor de gangbare bouwpraktijk even een knop omdraaien. Waar traditioneel eerst de vloerliggers op de betonnen balk worden geplaatst en daarna de EPS broodjes voor de vloerisolatie worden aangebracht, is de werkwijze bij de Tricon Light-vloer precies andersom. De EPS elementen van de Tricon Light-vloer worden naast elkaar gelegd tot de gewenste lengte is bereikt die overspannen moet worden. Het aan elkaar koppelen van de elementen gebeurt met uit EPS vervaardigde ‘veren’. Deze
verbindingsstukken voorkomen dat tijdens het storten van het beton de afzonderlijke elementen ten opzichte van elkaar gaan verschuiven. De elementen zijn zo vormgegeven dat er bij de opbouw van het vloerveld in de lengterichting sparingen van 12 x 17 cm ontstaan. In deze sparingen wordt een wapening van stalen kransen aangebracht. Bij het afstorten van de vloer lopen de sparingen vol beton. Hierdoor worden in het werk de betonnen ribben gestort. Na het uitharden van het beton, fungeren de EPS elementen als een verloren bekisting met een zeer hoge isolatiewaarde. In de vloer ontbreekt elke koudebrug.
Glasvezel
De ontwikkeling is mogelijk geworden door toepassing van een speciaal versterkte laag die tegen de onderzijde van het EPS wordt verlijmd. Daardoor is het isolatiemateriaal niet alleen bestand tegen drukkrachten maar kan het ook enorme trekkrachten opvangen. Deze innovatieve ontwikkeling maakt het mogelijk een vrij dragende overspanning te creëren tot 5 m. Het systeem is ontwikkeld voor toepassing op de begane grond voor met name renovatie en uitbouwen. In deze toepassingen laten de voordelen zich het sterkst gelden. Maar ook in nieuwbouwprojecten met een bescheiden vloeroppervlaktes biedt het systeem grote voordelen. Producent Tricon spreekt weliswaar van een ‘light’ vloer, maareenmaal gestort weegt de vloer evenveel als een combinatievloer. De aanduiding ‘light’ heeft dan ook alleen betrekking op de verwerking omdat bij het uitleggen van het vloerveld niet met zware balken hoeft te worden gesleept. De ribben worden immers in het werk gestort.
Goedkoper
De Tricon Light-vloer is arbeidsvriendelijker, kan in kortere tijd worden gerealiseerd en is in de meeste gevallen nog goedkoper ook, stelt Tricon directeur Paul Vermeulen. Hij ondersteunt zijn verhaal met een voorbeeld van een uitbouw met een vloeroppervlakte van 14 m2. Als de aannemer zou kiezen voor een traditionele combinatievloer, kosten de materialen incl. funderingskist, wapeningskorf , beugels et cetera 1.100 euro. Tijdens de bouw moet hij één keer 2,5 m3 beton laten komen voor de fundering. Daar betaalt hij extra voor i.v.m. ondervracht en pompkosten. Daarna moet het beton uitharden en bestelt hij een tweede keer beton om de vloer te storten, weer met extra kosten voor ondervracht. De realisatie neemt met twee personen een kleine drie dagen in beslag. In de begroting zal de aannemer een bedrag hebben opgenomen van ongeveer 3670 euro. Bij het Tricon Light systeem worden vloer en bekisting in één keer afgestort waarmee de handelingen verkort kunnen worden tot één werkdag. De benodigde betonmortel kan in één keer worden aangevoerd waardoor ook geen ondervracht in rekening wordt gebracht. Vermeulen: ‘Dat scheelt al gauw enkele honderden euro’s. Bij een project in Lauwerszijl hebben we zowel een vloer als een nieuwe fundering van 120 m2 gestort. We hadden er slechts drie uur voor nodig en het werk is gerealiseerd zonder dat er zware fysieke inspanning voor nodig was.’ Tricon levert de vloer tot op de centimeter nauwkeurig aan op basis van de specificaties van de aannemer. Met deze gegevens wordt door Tricon het vloerplan gemaakt en de benodigde wapening uitgerekend. Problemen van snij-afval van EPS of liggers die ter plekke passend moeten worden gemaakt, zijn niet aan de orde.
Nieuw
De Tricon Light-vloer brengt geheel nieuwe oplossingen binnen bereik voor lastige situaties. Een aardig voorbeeld in dit verband betreft een renovatieproject waarbij de aannemer aanvankelijk aan de toepassing van een traditionele combinatievloer dacht. De fundering ter plaatse van de oplegging was echter zo ernstig aangetast, dat de constructeur in de muren stekken met een hoofdwapening wilde opnemen om een nieuwe oplegging te realiseren. In samenwerking met de constructie- en adviesbureau Van Opzeeland uit Vlijmen is een alternatieve constructie gerealiseerd. In de bouwmuur zijn bij elke rib op een hoh-afstand van 62,5 cm onder een hoek van 45° gaten naar beneden geboord. Deze zijn vervolgens gevuld met een lijmmortel waarin een stek werd geduwd. Deze stek maakt verbinding met de onder- en bovenwapening. Omdat het gat schuin is geboord, loopt het boorgat tijdens het storten vol met beton waardoor geen corrosie kan ontstaan. Er zijn dus geen gegalvaniseerde hoekstalen en gegalvaniseerde ankers nodig. Een voordeel van deze oplossing is dat er altijd voldoende lengte voor de verankering is. De vloeren zijn getest in alle toepassingen en net als bij een combinatievloer wordt de levering ondersteund met een berekening van de constructeur.
Rug
Een van de bedrijven die al ervaring met de Tricon Light vloer heeft opgedaan, is aannemingsbedrijf Panco BV uit Noordeloos. ‘We hebben er een uitbouw en een nieuwbouw van een berging mee gerealiseerd,’ vertelt Adrie Schrijver, bedrijfsleider van Panco BV. ‘En ik vind het een prima ontwikkeling. Bij het eerste project was het een beetje wennen, een beetje uitzoeken hoe we de juiste detailleringen moesten maken. Maar bij het tweede werk haalden we daardoor ook nog een financieel voordeel. Overigens is dat voor mij niet het belangrijkste argument. Wat telt, is dat mijn werknemers met dit systeem hun rug sparen.’
