Jordahl geveldragers gedetailleerd in Bouwdetails Online
Bouwnieuws | Door een onzer verslaggevers
Geplaatst: 20-04-2022
Efficiënt, eenvoudig en esthetisch verantwoord de gevel verankeren. Zowel voorwaarden voor de uitvoerder als voor de architect. Jordahl weet voor elk vraagstuk een oplossing te bieden, door producten uit eigen assortiment te combineren. Om hier een beeld van te geven heeft Archidat Bouwformatie in samenwerking met Jordahl 10 bouwdetails ontwikkeld en gepubliceerd.
Geveldragers
Binnen het Jordahl productassortiment is het mogelijk te kiezen voor verschillende soorten geveldragers: geveldragers gekoppeld aan het binnenblad of de verdiepingsvloer ter ondersteuning van metselwerk, en eventueel dienend als (onzichtbare) latei. Eventueel gecombineerd met een ankerrail, maakt dit het stellen een stuk aangenamer.
Prefab beton verankering
Verankering voor prefab betonnen gevelelementen is een steeds vaker voorkomend principe. Kleine elementen zoals borstweringen, maar ook gehele gevelelementen worden geheel in de fabriek geproduceerd, om vervolgens verankerd te worden op de bouwplaats.
Borstweringssteun voor dakopstand
Bij het platte dak komt de gevel direct samen met het dak, vaak middels een opstand. Omdat bij de dakopstand geen constructiewand komt kijken, is er extra steun nodig. Dit wordt vaak opgelost door middel van een borstweringssteun die deze dakopstand ondersteunt. Deze borstweringssteun wordt gekoppeld aan de onderliggende constructieplaat (bijv. breedplaat).

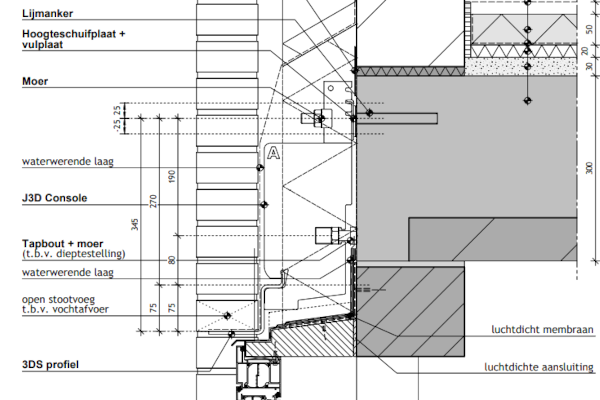

Bouwdetail 1 en 10: Geveldrager J3D gekoppeld aan verdiepingsvloer. Voor het dragen van metselwerk.
Bouwdetail 2: Geveldrager 3DM op ankerrail. Voor het dragen van metselwerk aan uiteinde balkon- of galerijplaat.
Bouwdetail 3: JFA met geveldrager, met onzichtbare latei middels gekoppelde baksteen-betonlatei.
Bouwdetail 4: JL Latei. Stalen latei voor metselwerk.
Bouwdetail 5: JUB prefab verankering systeem. Voor het verankeren van kleinere prefab betonnen elementen.
Bouwdetail 6 en 7: JVB-N en JVB-V prefab verankering systeem. Voor het verankeren van prefab betonnen wandelementen.
Bouwdetail 8: JBA Borstweringsanker. Verankerd aan de verdiepingsvloer. Voor borstwering boven bijvoorbeeld een patio of balkon.
Bouwdetail 9: JBWS Borstweringssteun incl. slabbedoorvoer. Ter versteviging van de dakopstand.
